人妻内射.PORN,少妇粉嫩小泬白浆流出,少妇被躁爽到高潮无码人狍大战,天天狠天天透天干天天怕∴

關(guān)于海煜 - 設(shè)為首頁(yè) - 加入收藏
熱門(mén)搜索:水泥制管 | 懸輥模具 | 制管機(jī)械 | 電桿設(shè)備 | 井管模具

聯(lián)系人:梁經(jīng)理

電 話:0536-3868555

手機(jī)號(hào):13583671122

傳 真:0536-3860666

騰訊QQ:點(diǎn)擊這里給我發(fā)消息

地 址:山東省青州市經(jīng)濟(jì)開(kāi)發(fā)區(qū)

您當(dāng)前位置:山東海煜重工有限公司 > 新聞中心 > 技術(shù)資料 >

技術(shù)資料

環(huán)形鋼筋(預(yù)應(yīng)力)混凝土電桿工藝技術(shù)規(guī)程

時(shí)間:2015-01-25 09:48 來(lái)源:qzhaiyu.com 作者:海煜重工 點(diǎn)擊:
第一章  總則

第1.1條 為貫徹GB/T4623—2006《環(huán)形混凝土電桿》標(biāo)準(zhǔn),加強(qiáng)企業(yè)質(zhì)量管理,保證產(chǎn)品質(zhì)量,特制定本規(guī)程。

第1.2條 本規(guī)程適用于GB/T4623—2006《環(huán)形混凝土電桿》標(biāo)準(zhǔn)生產(chǎn)的預(yù)應(yīng)力混凝土電桿和鋼筋混凝土電桿。

第1.3條 本工藝技術(shù)規(guī)程依據(jù)GB/T4623—2006《環(huán)形混凝土電桿》和GB50204《砼結(jié)構(gòu)工程施工及驗(yàn)收規(guī)范》以及其它相關(guān)標(biāo)準(zhǔn)規(guī)范而制訂。

第1.4條 凡采用新技術(shù)、新工藝、新材料,應(yīng)通過(guò)試驗(yàn)和鑒定后,方可使用,如新技術(shù)的施工和本規(guī)則不符之處時(shí),可另制訂專項(xiàng)規(guī)程。

第1.5條 生產(chǎn)車間應(yīng)嚴(yán)格執(zhí)行本技術(shù)規(guī)程,并結(jié)合生產(chǎn)實(shí)際,制訂相關(guān)的作業(yè)指導(dǎo)書(shū)。
第二章  原材料技術(shù)要求

第2.1條 鋼材

第2.1.1條 電桿所用鋼材的品種規(guī)格,均應(yīng)符合設(shè)計(jì)圖紙的要求。進(jìn)廠鋼材應(yīng)有質(zhì)量保證書(shū),并經(jīng)檢驗(yàn)合格后方可使用。鋼筋應(yīng)優(yōu)先選用變截面鋼筋。鋼板圈和法蘭盤(pán)應(yīng)選用Q235B材料。

第2.1.2條 鋼材的技術(shù)要求與驗(yàn)收規(guī)定。

第2.1.2.1條 普通鋼材技術(shù)性能應(yīng)符合GB1499《鋼筋砼用鋼筋》、GB13013《鋼筋砼用熱軋光圓鋼筋》和GB700《碳素結(jié)構(gòu)鋼》等標(biāo)準(zhǔn)的規(guī)定。

第2.1.2.2條 鋼筋加工應(yīng)符合GB50204《混凝土結(jié)構(gòu)工程施工及驗(yàn)收規(guī)范》的規(guī)定。

第2.1.2.3條 碳素鋼絲和刻痕鋼絲的技術(shù)要求應(yīng)符合GB/T5223、GB/T5223.3《預(yù)應(yīng)力混凝土用鋼絲(棒)》的規(guī)定。

第2.1.2.4條 冷拔低碳鋼絲的技術(shù)要求應(yīng)符合JGJ19—1992《冷拔鋼絲預(yù)應(yīng)力砼構(gòu)件設(shè)計(jì)與施工規(guī)程》的規(guī)定。

第2.1.2.5條 所有鋼筋(絲)應(yīng)按GB50204《混凝土結(jié)構(gòu)工程施工及驗(yàn)收規(guī)范》的規(guī)定進(jìn)行驗(yàn)收。

第2.1.3條 鋼筋(絲)經(jīng)檢驗(yàn)合格后,應(yīng)按不同鋼廠、不同批號(hào)、不同規(guī)格、不同強(qiáng)度分別堆放,不得混放,并應(yīng)避免銹蝕和污染。

第2.2條 水泥

第2.2.1條 水泥宜采用硅酸鹽水泥、普通硅酸鹽水泥,其性能應(yīng)符合:GB175《硅酸鹽水泥、普通硅酸鹽水泥》。水泥強(qiáng)度等級(jí)不低于42.5級(jí)。

第2.2.2條 水泥進(jìn)廠應(yīng)有質(zhì)量保證書(shū),不同品種、不同等級(jí)的水泥應(yīng)按進(jìn)廠順序分別堆放。存放應(yīng)有防潮措施,并每周檢查一次。

第2.2.3條 水泥存放不得超過(guò)三個(gè)月,過(guò)期或?qū)|(zhì)量有懷疑時(shí),需按規(guī)定重新檢驗(yàn)。

第2.2.4條 使用散裝水泥時(shí),不同廠商、不同品種、不同等級(jí)的水泥不得混放在同一罐內(nèi),水泥中不應(yīng)有雜物和結(jié)塊。

第2.2.5條 使用袋裝水泥時(shí),不同廠商、不同等級(jí)、不同品種的水泥不得混用,水泥中不應(yīng)夾有雜物和結(jié)塊。

第2.3條 砂子

第2.3.1條 應(yīng)采用質(zhì)地堅(jiān)硬的中砂,其細(xì)度模數(shù)宜為2.3-3.2,含泥量不大于2%,其它各項(xiàng)要求符合GB/T14684《建筑用砂》規(guī)定。

第2.4條 石子

第2.4.1條 應(yīng)采用碎石經(jīng)篩洗后含泥量不大于1%,石子最大粒徑不大于25mm,且小于鋼筋最小間距的3/4,針片狀顆粒不得超過(guò)10%,其它各項(xiàng)要求須符合GB/T14685《建筑用卵石碎石》的有關(guān)規(guī)定。

第2.5條 水

拌和砼用水宜采用自來(lái)水和潔凈天然水,并符合JGJ63《砼拌和用水》的規(guī)定。

第2.6條 外加劑

使用外加劑應(yīng)按照GB8076《砼外加劑》和GB8077《砼外加劑均質(zhì)性試驗(yàn)方法》的有關(guān)規(guī)定,經(jīng)試驗(yàn)后,選用合格的品種并確定其摻量。
第三章  鋼筋加工和半成品骨架技術(shù)要求

第3.1條 鋼筋加工

第3.1.1條 鋼筋不得有頸縮,表面不得有裂紋、損傷。鋼筋和鋼絲表面應(yīng)潔凈,如有油漬、漆污、浮皮等應(yīng)在使用前消除干凈。

第3.1.2條 預(yù)應(yīng)力鋼絲宜采用變截面鋼絲。

第3.1.3條 成盤(pán)的鋼筋或變曲的鋼筋均應(yīng)調(diào)直,調(diào)直后的鋼筋(絲)應(yīng)平直,端面平整,無(wú)局部曲折。

第3.1.4條 預(yù)應(yīng)力鋼絲經(jīng)調(diào)直,定長(zhǎng)切斷后的長(zhǎng)度相對(duì)誤差不大于1.5/10000。

第3.1.5條 非預(yù)應(yīng)力鋼筋的接頭應(yīng)采用對(duì)焊連接,焊接技術(shù)、性能應(yīng)符合GB50204和JGJ18—2003的規(guī)定,接頭處強(qiáng)度不低于該材料標(biāo)準(zhǔn)強(qiáng)度。

第3.1.6條 熱軋鋼筋進(jìn)行冷拉強(qiáng)化時(shí),應(yīng)先焊后拉。其冷拉總延伸率對(duì)Ⅰ級(jí)鋼不大于10%,Ⅱ級(jí)鋼不大于5.5%,Ⅲ級(jí)鋼不大于5%,Ⅳ級(jí)鋼不大于4%。冷拉率須由試驗(yàn)確定,當(dāng)平均冷拉率低于1%時(shí),仍按1%進(jìn)行冷拉。

第3.2條 半成品骨架

第3.2.1條 鋼筋半成品應(yīng)按設(shè)計(jì)圖紙要求制作,縱向受力鋼筋根數(shù)、直徑、凈距應(yīng)符合GB/T4623—2006標(biāo)準(zhǔn)規(guī)定。

第3.2.2條 螺旋筋的直徑,螺距布置應(yīng)符合以下規(guī)定:

第3.2.2.1條 螺旋筋直徑:稍徑<190mm的錐形桿,螺旋筋的直徑為2.5mm;稍徑190mm-230mm的錐形桿,螺旋筋的直徑為3.0mm;錐形桿的梢徑和等徑桿的直徑大于230mm的桿段,螺旋筋的直徑為4.0mm。

第3.2.2.2條 螺旋筋間距:稍徑≤190mm的錐形桿,中間段螺距≤120mm,兩端各1.5米范圍內(nèi)螺距≤70mm;稍徑大于190mm的錐形桿及等徑桿的,中間段螺距≤100mm,兩端各1.5米范圍內(nèi)螺距≤70mm。

第3.2.2.3條 主筋保護(hù)層15-25mm,鋼板圈接頭頂部應(yīng)有保護(hù)層。

第3.2.3條 預(yù)應(yīng)力鋼筋半成品

第3.2.3.1條 組裝桿鋼筋的鐓頭強(qiáng)度不低于該材料標(biāo)準(zhǔn)強(qiáng)度的95%(達(dá)不到時(shí),可降低強(qiáng)度使用);鐓頭的直徑一般為鋼筋直徑的1.5-1.8倍;鐓頭不得歪斜和有裂紋。

第3.2.3.2條 架立圈應(yīng)求園正,失園度不大于10mm,并按規(guī)格堆放,不得混放。

第3.2.3.3條 預(yù)應(yīng)力鋼絲的架立圈,應(yīng)與縱筋垂直,其間距不宜大于1000mm。

第3.2.3.4條 預(yù)應(yīng)力鋼筋骨架的制作,分模外成型和模內(nèi)成型兩種工藝,無(wú)論采用哪種工藝,預(yù)應(yīng)力主筋均應(yīng)沿電桿環(huán)向截面均勻布置,主筋凈距不宜小于25mm。螺旋筋應(yīng)在骨架兩端密繞2-3圈,其配置應(yīng)符合第3.2.2條規(guī)定。

第3.2.4條 普通鋼筋半成品

第3.2.4.1條 焊接接頭在500mm或不大于主筋直徑的35倍的區(qū)間范圍內(nèi),接頭總面積不得大于主筋總截面積的25%。

第3.2.4.2條 架立圈應(yīng)園正,失園度不大于10mm,架立圈應(yīng)用電焊與主筋焊牢并與主筋垂直,其間距不宜大于500mm。

第3.2.4.3條 螺旋筋應(yīng)在骨架兩端應(yīng)密繞2-3圈,其配置應(yīng)符合第3.2.2條規(guī)定。

第3.2.4.4條 其它應(yīng)符合下列要求:

①為防止焊接咬邊缺陷,不宜采用過(guò)大電流,焊接縫隙不得超過(guò)鋼筋直徑或鋼板圈厚度的10%。

②主筋與鋼板圈或法蘭盤(pán)的焊接,焊縫高度應(yīng)大于被焊接鋼筋直徑的35%,且不小于4mm,寬度應(yīng)大于焊接鋼筋直徑的80%,且不小于8mm,其主筋應(yīng)與鋼板圈或法蘭盤(pán)保持垂直。

③焊縫應(yīng)平滑均勻無(wú)中斷現(xiàn)象,被熔過(guò)的金屬在焊接縫上應(yīng)呈魚(yú)鱗狀,無(wú)裂縫及氣泡。

④為保證鋼筋骨架在砼環(huán)向截面上的設(shè)計(jì)位置,鋼筋骨架沿著縱向每隔1.0或1.5米,在環(huán)向均勻放置3-4個(gè)水泥墊塊或塑料墊塊。

第3.2.5條 鋼筋骨架各項(xiàng)尺寸公差不得超過(guò)表1規(guī)定。
表(1)
項(xiàng)目 允許誤差
主筋間距偏差 ±5mm
架立圈間距偏差 ±20mm
架立圈垂直度偏差 1/40架立圈直徑
骨架長(zhǎng)度偏差 ±10mm
螺旋筋間距偏差 ±10mm
法蘭盤(pán)傾斜偏差 ±2mm
鋼板圈傾斜偏差 ±2mm

第3.2.6條  鋼筋骨架堆放應(yīng)注意以下幾點(diǎn):

①鋼筋骨架堆放時(shí),嚴(yán)禁拋擲和拖移,以免變形。

②鋼筋骨架分規(guī)格整齊堆放。

③搬運(yùn)鋼筋骨架,其受力點(diǎn)應(yīng)為架立圈與主筋交叉處,起吊時(shí)受力點(diǎn)不少于2點(diǎn)。

④骨架在使用時(shí)不得有銹蝕、脫皮、松動(dòng)、坍垮及附雜物。

第3.2.7條  鋼筋骨架經(jīng)檢驗(yàn)合格后方可使用

第3.3條  電桿分段制造時(shí),接頭可采用鋼板圈、法蘭盤(pán)形式。預(yù)應(yīng)力筋應(yīng)先穿筋后鐓頭的方法與連接件連接。普通筋應(yīng)采用焊接的方法與連續(xù)件連接。焊接質(zhì)量應(yīng)符合GB50204標(biāo)準(zhǔn)的規(guī)定。電桿接頭處強(qiáng)度不得低于該處斷面的承載力檢驗(yàn)彎矩。
第四章  成型工藝技術(shù)要求

第4.1條 砼的配制

第4.1.1條 離心砼強(qiáng)度等級(jí)預(yù)應(yīng)力桿不宜低于C50,脫模強(qiáng)度不宜低于30MPa;非預(yù)應(yīng)力桿不宜低于C40,脫模強(qiáng)度不宜低于20MPa。砼配合比設(shè)計(jì)應(yīng)通過(guò)試驗(yàn)確定。

第4.1.2條 配料

第4.1.2.1條 嚴(yán)格按規(guī)定的配合比配料,其原材料稱量誤差為:水泥、水、外加劑不大于±2%,砂、石子不大于±3%。稱量器具定期檢查,計(jì)量裝置稱量前應(yīng)檢查,符合要求方能使用。

第4.1.2.2條 應(yīng)隨氣候變化測(cè)定砂、石的含水率并及時(shí)調(diào)整水灰比,冬季不得含冰塊。

第4.1.3條 攪拌

第4.1.3.1條 砼應(yīng)攪拌均勻,其攪拌時(shí)間規(guī)定為2-4分鐘。

第4.1.3.2條 攪拌第一罐砼時(shí),應(yīng)增加水泥和砂用量10%左右。

第4.1.3.3條 砼混合物應(yīng)隨拌隨用,最長(zhǎng)停放時(shí)間:當(dāng)室溫度在20℃以下時(shí),不超過(guò)1h;當(dāng)室溫度在20℃以上時(shí),不超過(guò)45min;砼坍落度宜控制在30-70mm。

第4.1.3.4條 砼溫度不宜低于10℃,冬天氣溫低于5℃時(shí),宜采用熱水?dāng)嚢瑁疁夭坏酶哂?0℃。

第4.2條 清模裝模

第4.2.1條 鋼模必須清理干凈,鋼模內(nèi)壁及合縫應(yīng)均勻涂刷隔離劑。

第4.2.2條 模內(nèi)的鋼筋骨架必須保證在砼中的設(shè)計(jì)位置,鋼筋骨架不得扭曲,對(duì)主筋、螺旋筋、架立圈、預(yù)埋件的位置必須檢查校正,合格后方可灌料。

第4.2.3條 裝灌砼時(shí),在稍端1.5m內(nèi)應(yīng)填滿砼,在根端0.5m內(nèi)應(yīng)適當(dāng)少灌。

第4.2.4條 裝灌砼完畢后,應(yīng)將合縫處清理干凈,均勻?qū)ΨQ擰緊螺絲。為防止漏漿,可采取相應(yīng)密封措施。

第4.2.5條 含有雜物或初凝后的砼不得使用。

第4.3條 施加預(yù)應(yīng)力

第4.3.1條 施加預(yù)應(yīng)力的各項(xiàng)機(jī)具設(shè)備及儀表,應(yīng)定期維護(hù)和校驗(yàn),校驗(yàn)期不宜超過(guò)半年,長(zhǎng)期未用者,使用前應(yīng)全面進(jìn)行檢驗(yàn)。

第4.3.2條 施加預(yù)應(yīng)力所用的各種機(jī)具設(shè)備及儀表,應(yīng)由專人操作。

第4.3.3條 當(dāng)張拉過(guò)程中發(fā)生斷筋頻次過(guò)高,張拉器漏油嚴(yán)重,油壓表指針不能退回零位或更換油壓表時(shí),應(yīng)重親校驗(yàn)儀表和檢查張拉機(jī)具。

第4.3.4條 張拉機(jī)頭中心對(duì)準(zhǔn)鋼模軸心后開(kāi)始張拉,為減少預(yù)應(yīng)力損失,可采用超張拉,其張拉程序:

鋼筋:0→105%→90%→100%

鋼絲:0→103%

第4.3.5條 對(duì)預(yù)應(yīng)力電桿及部分預(yù)應(yīng)力電桿的預(yù)應(yīng)力筋,張拉控制應(yīng)力為:碳素鋼0.75Fpyk,冷拔低碳鋼絲0.70Fpyk。

第4.3.6條 對(duì)低預(yù)應(yīng)力度的部分預(yù)應(yīng)力電桿的Ⅳ、Ⅴ級(jí)鋼筋,碳素鋼絲的最低控制應(yīng)力不得低于0.4Fpyk。

第4.3.7條 用應(yīng)力控制方法張拉,出現(xiàn)預(yù)應(yīng)力筋的實(shí)際伸長(zhǎng)值與計(jì)算伸長(zhǎng)值相差10%以上時(shí),應(yīng)及時(shí)檢查其原因,預(yù)應(yīng)力張拉值誤差不超過(guò)±5%。

第4.3.8條 張拉后質(zhì)量要求:

第4.3.8.1條 張拉盤(pán)或掛筋板的傾斜不得超過(guò)2mm。

第4.3.8.2條 張拉后不應(yīng)有斷筋。

第4.4條 離心成型

第4.4.1條 離心轉(zhuǎn)速分慢、中、快三級(jí),其快速鋼模跑輪圈外圓線速度不得低于14m/s,具體的慢、中、快速離心時(shí)間可根據(jù)離心機(jī)的速度,砼分布均勻程度和脫水密實(shí)情況,通過(guò)理論計(jì)算與實(shí)際試驗(yàn)而確定。

第4.4.2條 離心速度及時(shí)間,執(zhí)行表2、表3的規(guī)定。
電桿離心速度及時(shí)間表
表(2)
離心階段 鋼模轉(zhuǎn)速(r/min) 時(shí)間(min)
慢速 120-150 1-2
中速 過(guò)渡 1-2
快速 見(jiàn)表3 7-9
全過(guò)程 總離心時(shí)間不得少于10分鐘
電桿高速轉(zhuǎn)速范圍表
表(3)
電桿的梢徑和直徑(mm) 快速轉(zhuǎn)速范圍(r/min)
Φ190以下 400-450
Φ190-Φ300 380-430
Φ310以上 350-400

第4.4.3條 稍端砼發(fā)生串動(dòng)而產(chǎn)生缺料時(shí),在慢速和中速階段填補(bǔ)細(xì)料或砼,在停機(jī)前3min不得再補(bǔ)料,電桿根端在慢速階段應(yīng)采取壓光的辦法。

第4.4.4條 砼初凝前必須離心完畢,離心成型后桿內(nèi)余漿應(yīng)傾倒干凈,有缺陷時(shí),應(yīng)立即修整。

第4.4.5條 離心成型后的電桿,起吊運(yùn)輸時(shí)應(yīng)輕起輕落,嚴(yán)禁碰撞。

第4.5條 養(yǎng)護(hù)及脫模

第4.5.1條 為保證產(chǎn)品質(zhì)量和節(jié)省能源,蒸養(yǎng)方式宜采用節(jié)能養(yǎng)護(hù)窯,不應(yīng)再用直通式養(yǎng)護(hù)。

第4.5.2條 根據(jù)不同季節(jié)、不同材料、不同工藝制度,根據(jù)試驗(yàn)結(jié)果確定合理的養(yǎng)護(hù)制度。

第4.5.3條 砼采用蒸汽養(yǎng)護(hù)時(shí),升溫速度每小時(shí)不得超過(guò)40℃。砼的恒溫溫度:硅酸鹽及普通硅鹽水泥不高于85℃,礦渣硅酸鹽水泥不高于95℃。

第4.5.4條 蒸汽養(yǎng)護(hù)期間每隔0.5-1h測(cè)溫一次,并調(diào)整供氣量。

第4.5.5條 脫模強(qiáng)度:預(yù)應(yīng)力砼電桿脫模不宜低于30Mpa,普通鋼筋砼電桿脫模強(qiáng)度不低于20Mpa。

第4.5.6條 預(yù)應(yīng)力鋼筋宜采用整體放松應(yīng)力工藝,對(duì)以冷拔低碳鋼筋及碳素鋼絲為主筋的電桿可單根放松,但應(yīng)對(duì)稱剪切。

第4.5.7條 脫模后應(yīng)清理出預(yù)埋件,打通預(yù)留孔,梢端封實(shí),根端涂上防銹涂料。

第4.5.8條 電桿脫模時(shí),應(yīng)在同一水平面上放置軟墊層,脫模后的電桿,應(yīng)注明標(biāo)準(zhǔn)規(guī)定的臨時(shí)標(biāo)志和永久標(biāo)志的有關(guān)內(nèi)容,然后轉(zhuǎn)入堆場(chǎng)進(jìn)行保養(yǎng)。當(dāng)氣溫在20℃以上時(shí),電桿應(yīng)灑水養(yǎng)護(hù),以保證砼的強(qiáng)度能正常增長(zhǎng)。
第五章  鋼模和離心機(jī)的技術(shù)要求

第5.1條 鋼模

第5.1.1條 電桿鋼模應(yīng)符合JC/T364《環(huán)形預(yù)應(yīng)力砼電桿鋼!返挠嘘P(guān)技術(shù)要求。

第5.1.2條 鋼模投入使用前,應(yīng)在埋深點(diǎn)以上1.5米處,在模體內(nèi)作產(chǎn)品永久標(biāo)記。

第5.1.3條 在用鋼模均應(yīng)編號(hào),便于分析影響產(chǎn)品質(zhì)量的因素和維修模具。

第5.1.4條 定期檢修鋼模,嚴(yán)格確保合縫間隙和彎曲度以及跑輪失圓度在允許范圍內(nèi)。

第5.2條 離心機(jī)

第5.2.1條 電桿離心機(jī)要符合ZBQ/92004—88《環(huán)形鋼筋砼電桿離心成型機(jī)》的有關(guān)要求。

第5.2.2條 電桿離心機(jī)組的性能要整體性好、堅(jiān)固耐久、運(yùn)轉(zhuǎn)平穩(wěn),應(yīng)滿足工藝技術(shù)的轉(zhuǎn)速要求。

第5.2.3條 電桿離心機(jī)組的各托輪與桿模接觸點(diǎn)高低差不大于1.5mm,主動(dòng)輪同軸度相差不大于1mm。

第5.2.4條 鋼模跑輪與托輪間切點(diǎn)至鋼模中心夾角以75-100º為宜。
第六章  產(chǎn)品檢驗(yàn)

第6.1條 電桿脫模后堆放前,應(yīng)逐根進(jìn)行外觀檢查,采用有效方法修補(bǔ)GB/T4623—2006標(biāo)準(zhǔn)允許范圍內(nèi)的缺陷,剔除不合格品。

第6.2條 電桿堆放前,應(yīng)逐根檢查壁厚和彎曲度等兩項(xiàng)尺寸偏差項(xiàng)目,剔除不合格品。

第6.3條 質(zhì)檢人員應(yīng)按照GB/T4623—2006標(biāo)準(zhǔn)規(guī)定的檢查項(xiàng)目、抽樣規(guī)則、檢驗(yàn)方法、判定規(guī)則等對(duì)電桿進(jìn)行外觀質(zhì)量、尺寸偏差、力學(xué)性能、砼抗壓強(qiáng)度等方面的檢驗(yàn)。不合格的電桿嚴(yán)禁出廠。

第6.4條 質(zhì)檢人員應(yīng)按相關(guān)標(biāo)準(zhǔn)的規(guī)定及本公司的規(guī)定,對(duì)原材料進(jìn)行進(jìn)貨檢驗(yàn),對(duì)鋼筋骨架半成品進(jìn)行抽檢,不合格的原料及半成品嚴(yán)禁投入使用。
第七章  產(chǎn)品貯存和運(yùn)輸

第7.1條 產(chǎn)品堆放場(chǎng)地應(yīng)堅(jiān)實(shí)平整,根據(jù)不同桿長(zhǎng)可分別采用兩支點(diǎn)或三支點(diǎn)堆放。桿長(zhǎng)小于12m者,采用兩支點(diǎn)堆放,支點(diǎn)距桿兩端距離為0.2-0.21L;桿長(zhǎng)等于或大于12m者,采用三支點(diǎn)堆放,兩頭支點(diǎn)距桿兩端距離為0.1-0.13L,中間支點(diǎn)在桿中間;若堆放場(chǎng)地地基經(jīng)過(guò)特殊處理,也可采用其它堆放形式。

第7.2條 產(chǎn)品應(yīng)按品種、規(guī)格、荷載別級(jí)、生產(chǎn)日期順序等分別堆放。

第7.3條 梢徑大于等于270mm的錐形桿和直徑大于等于400mm的等徑桿,堆放層數(shù)不宜超過(guò)4層;梢徑小于270mm的錐形桿和直徑小于400 mm的等徑桿,堆放層數(shù)不宜超過(guò)6層。

第7.4條 產(chǎn)品起吊運(yùn)輸時(shí),不分長(zhǎng)短均須采用兩支點(diǎn)法。每次吊運(yùn)數(shù)量:梢徑大于170mm的桿不宜超過(guò)3根,梢徑小于等于170mm的桿不宜超過(guò)5根。

第7.5條 裝卸、堆放、起吊過(guò)程中,應(yīng)輕起輕放,嚴(yán)禁拋擲、碰撞。產(chǎn)品由高處滾向低處,必須采取牽制措施,不得自由滾落。

第7.6條 為防止碰傷,支點(diǎn)處應(yīng)墊上軟質(zhì)物。層與層之間用軟質(zhì)支墊物隔開(kāi),每層支承點(diǎn)在同一平面上,各層支墊物位置在同一垂直線上。

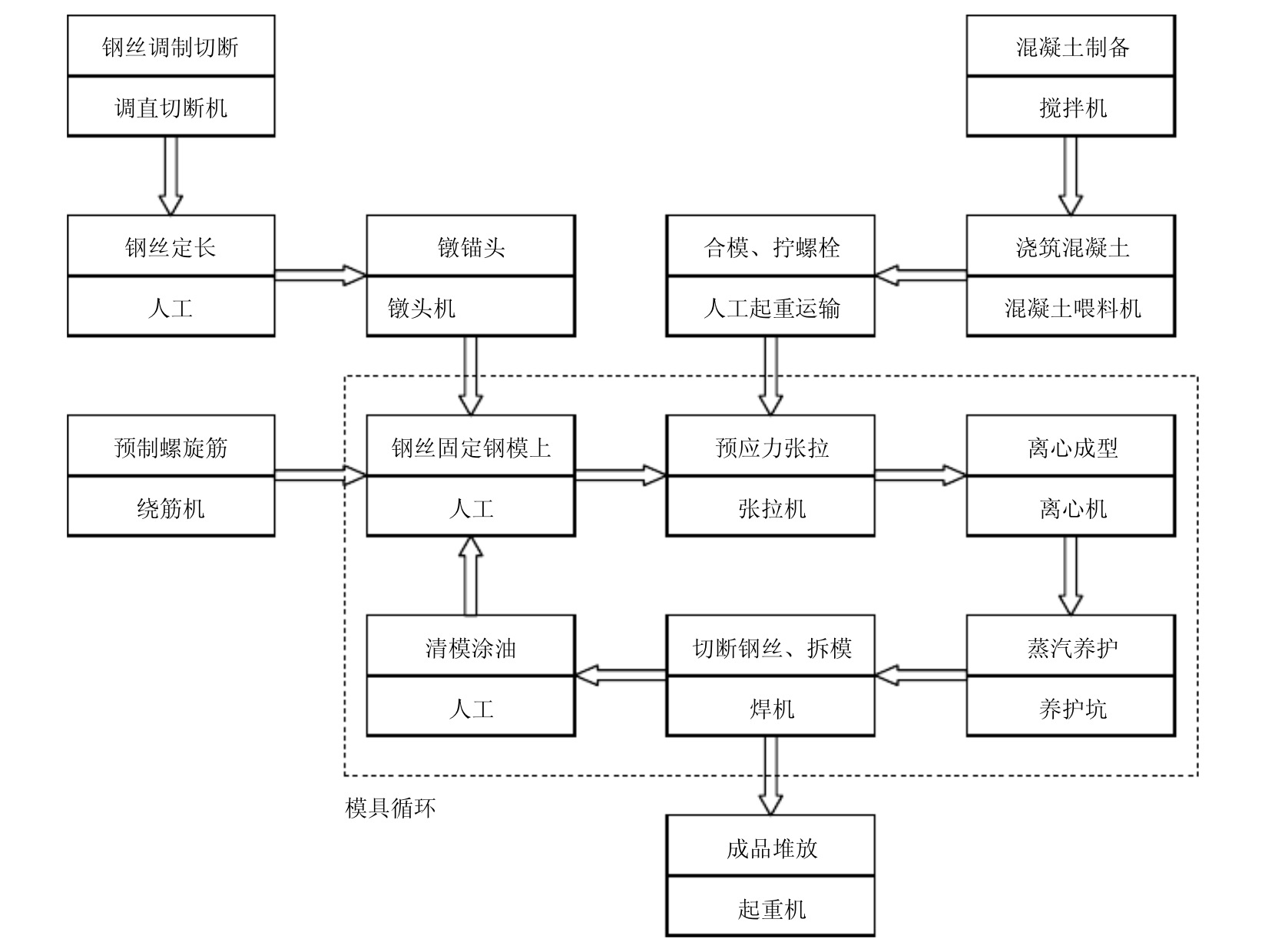

附:環(huán)形砼電桿生產(chǎn)工藝流程圖。
電桿生產(chǎn)工藝流程圖
海煜簡(jiǎn)介 | 新聞中心 | 水泥制管機(jī) | 水泥管模具 | 水泥電桿設(shè)備 | 水泥井管機(jī) | 客戶案例 | 在線留言 | 聯(lián)系海煜
